大垣精工股份有限公司 [ 研发 ]

研发

·复杂形状的精密冷锻成型
·精密剪切技术
·难加工材料成型技术
·内表面镜面加工技术

·试制品或新开发品的联合研究
·CAE预测和验证
·改变工艺降低成本

·纳米级分析和测量
·开发尖端材料
·材料强度试验

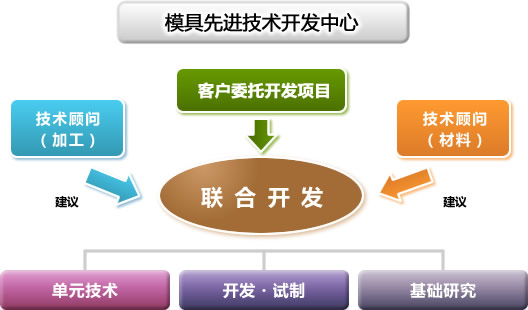

精通了加工设计业务的研究员队伍迅速地开展开发、试制、联合研究等工作。
另外、本公司作为技术顾问聘请了大学或研究机关的各领域专家、以保证有效运用尖端技术。

测量仪

　本公司备有电子显微镜、显微系统、CNC非接触式影像测量仪、非接触式三维形状测量仪等新型高精度设备、有效满足多样的测量要求。
　本公司按照严格的管理规定、保证提供高质量的冲压产品。

CNC高精度影像测量仪

非接触式三维测量仪（ZYGO公司制造）

扫描电子显微镜

高速显微镜

CNC影像测量系统

非接触式表面性状测量仪

CNC高精度影像测量仪

型　　号	QV-HYPER606（三丰公司制造）
最小显示值	0.02μm
测量范围	600×650×250
测量精度	XY轴（0.8+2L/1000）μm　Z轴（1.5+2L/1000）μm X平面（1.4+3L/1000）μm

　本公司标准配备了RGB LED光源、程控显微硬度计（PPT）、程控环形照明灯（PRL）等设备。
　作为长度测量设备、本公司采用了线膨胀系数为(0±0.02)×10^-6/K的低膨胀玻璃刻度尺、将温度变化导致的误差降到最低。

非接触式表面性状测量仪（自动对焦方式）

型　　号	PF-60（三鹰光器公司制造）
测量范围	60×60×10
分辨率	XY=0.1μm　Z=0.01μm
测量精度	X轴（2+4L/1000）μm　Y轴（2+4L/1000）μm　Z轴（0.3+0.5L/10）μm

　本设备基于扫描自动对焦功能和自动高精度XY平台、可实现数十毫米测量范围内的亚微米级测量精度。
　本设备适合于定量评价截面曲线上无法检测到的精加工件翘曲量、成型品的形状缺陷、磨损量以及划痕程度。

CAE分析仪

DEFORM-2D/3D（SFTC公司制造）

本公司实现的
分析精度

成型品形状误差不大于5%（冷轧板锻造）
成型负载误差不大于10%（冷轧板锻造）

　本设备适用于材料大幅变形（锻造等）时的成型模拟。

PAM-STAMP 2G（ESI公司制造）

本公司实现的
分析精度

成型品形状误差不大于5%（板成型）
成型负载误差不大于5%（板成型）

　本设备适用于厚度变形较少（板件加工等）时的成型模拟。

电子万能试验机

型　　号	AUTO GRAPH AG-X plus（岛津制作所）
载荷容量	50kN
荷重测量精度	50kN±0.25kＮ

　用特殊量规实现了微小领域变形的高精度测量。
　使用特殊方法进行CAE所需金属材料性能数据的高精度分析。

Zygo非接触式三维表面形状·粗糙度测量仪

型　　号	New View7000（Zygo公司制造）
最小分辨率	0.1nm

　本设备用显微镜以及非接触方式测量表面粗糙度·形状。
　本设备将扫描白光干涉法（SWLI）和获得专利的频域分析法（FDA）相组合、用独有算法实现了0.1nm的垂直分辨率。
　另外、通过高分辨率显微镜光学系统和高速数据采集、实现了表面形状的定量化和高保真度。
　本设备以非接触方式测量精加工金属件等。
　通过数据分析、本设备可实现三维立体显示。

NEXIV CNC影像测量系统

型　　号	NEXIV VMR-1515 （尼康公司制造）
最小显示值	0.1μm
测量精度	Z轴1.5+L/150μm
测量对象	封装件、电路板、冲压件等

　本设备应用光学测量技术和计算机图像处理技术、自动测量或检查各种精密设备以及电子部件的尺寸或形状。
　本设备中的CCD摄像头能够检测出工件边缘、或者通过数据处理可测量复杂形状。

扫描电子显微镜

型　　号	S-3400N（日立公司制造）
倍　　率	5倍～300,000倍
样品最大尺寸	φ200mm×80mm（高度）

　从生物体到非生物体、可应用在广泛领域的研究、开发以及检查上。
　二次电子分辨率：3.0nm、背散射电子图像分辨率：4.0nm
　分析仪分辨率：135eV
　有效元件面积：10mm²

高速显微镜

型号	VW-9000（KEYENCE公司制造）

　本设备具有高速摄像机、显微镜等两种功能。
　·坠落试验、强度检查等
　·冲压机状态
　·熔深
　·铸造液流动模拟
　·观察切削过程等
　本设备应用在生产、研究、开发现场上的高速视频录制以及影像放大。
